Öresundsbrons arkitektur och konstruktion

Öresundsbron är en kombinerad väg- och järnvägsförbindelse mellan Malmö och Köpenhamn. Projektet invigdes år 2000 och består av en bro, en konstgjord ö (Peberholm) och en tunnel.

Konstruktionstyper

Öresundsförbindelsen kombinerar flera konstruktionstyper: en snedkabelbro över det djupaste partiet, flackare anslutningsbroar och en sänktunnel (Drogdentunneln) på den danska sidan.

Brospann och höjd

Huvudbron har ett spann på 490 meter och segelfri höjd på 57 meter, vilket möjliggör fartygstrafik i Öresund. Pelare och fundament dimensionerades för starka strömmar och isbelastning.

Material och korrosionsskydd

Stål och betong dominerar konstruktionen. I det salta havsmiljön krävs omfattande korrosionsskydd och regelbunden inspektion.

Två trafikslag i samma konstruktion

Vägtrafiken går på den övre nivån medan järnvägen ligger på den undre. Den vertikala uppdelningen gör förbindelsen kompakt, men innebär också att vind, vibrationer, räddningsvägar och åtkomst för underhåll måste hanteras för två olika trafiksystem.

Lastvägen från körbana till grund

När man läser en brokonstruktion är det användbart att följa kraftens väg. Trafiklasten tas först upp av brobanan, förs vidare genom balkverket till pyloner och pelare och slutligen ned i fundamenten. Kablarna stöttar huvudspannet och hjälper den relativt slanka brobanan att bära lasten över farleden.

Övergången mellan bro och tunnel

Peberholm fungerar som övergång mellan brodelen och Drogdentunneln. Tunneln behövdes bland annat för att hålla inflygningen till Köpenhamns flygplats fri från höga konstruktioner. Kombinationen visar hur en fast förbindelse kan delas upp efter lokala krav i stället för att använda samma lösning längs hela sträckan.

Drift och underhåll

En havsbro förvaltas kontinuerligt efter invigningen. Inspektioner omfattar bland annat stålytor, fogar, lager, kablar, betong och avvattning. Förebyggande underhåll är viktigt eftersom små skador i en salt och vindutsatt miljö annars kan utvecklas snabbt.

Vad besökaren kan observera

Från land syns skillnaden mellan de låga anslutningsbroarna och det höga huvudspannet tydligt. Pylonernas placering markerar farleden, medan den långa horisontella linjen hjälper konstruktionen att smälta in i det öppna sundet. Betrakta även hur tätt kabelparen sitter närmast pylonerna och hur rytmen förändras mot spannets mitt.

Planeringsprocess

Projektet planerades i samarbete mellan svenska och danska myndigheter. Miljökonsekvensbeskrivningar och gränsöverskridande avtal var centrala delar av processen.

Läs även om hållbar infrastruktur och brokonstruktion i nordiskt klimat.

Dimensionering: vilka laster måste bron hantera?

En bro över öppet vatten dimensioneras för mer än fordonens och tågens egen vikt. Vind kan verka från flera riktningar, temperaturväxlingar förändrar konstruktionens längd och fartygstrafik påverkar utformningen av farled och skydd kring fundament. Därtill kommer bromskrafter, vibrationer och ovanliga lastkombinationer. Ingen enskild faktor beskriver därför säkerheten; det är samspelet mellan dem som analyseras.

Järnvägens krav skiljer sig från vägtrafikens. Tåg ger koncentrerade och återkommande laster, samtidigt som spårläget måste hållas inom små toleranser. En kombinerad bro behöver begränsa rörelser och deformationer så att både räls, vägbanor och tekniska installationer fungerar.

Pyloner, kablar och brobalk

I en snedkabelbro går kablarna direkt mellan pylonerna och brobanan. Kablarna arbetar huvudsakligen i drag, pylonerna i tryck och brobalken fördelar lasten längs spannet. Systemet gör långa spann möjliga utan stöd mitt i farleden. Kabelmönstret är samtidigt en stor del av brons visuella identitet.

Brobanans form påverkar vindens rörelse runt konstruktionen. Därför används vindtunnelprov och beräkningsmodeller för att studera stabilitet och komfort. Räcken, skärmar och underhållsutrustning behöver ingå i modellen eftersom även mindre tillägg kan förändra luftflödet.

Övervakning och inspektion

Förvaltaren kombinerar återkommande visuell kontroll med mätningar av utvalda delar. Instrument kan följa rörelser, temperatur och andra förändringar, men de ersätter inte närinspektion. Mätdata blir mest användbara när de jämförs över tid och kopplas till väder, trafik och utförda åtgärder.

Frågor att använda vid en egen analys

1. Vilken passage måste hållas fri under huvudspannet?
2. Var förs lasten ned till mark eller havsbotten?
3. Hur tas temperaturens rörelser upp?
4. Vilka ytor är mest utsatta för salt och vatten?
5. Hur kommer personal åt kablar, fogar och lager?

Öresundsförbindelsen som helhet

Bron bör inte studeras isolerat. Järnväg, motorväg, Peberholm och tunneln bildar ett sammanhängande system med gemensam trafikledning och beredskap. När en del begränsas påverkas resten. Det är denna systemnivå som gör förbindelsen till mer än en enskild byggnad.

Vanliga frågor om förbindelsen

Är hela Öresundsförbindelsen en bro?

Nej. Den fasta förbindelsen består av brodel, den konstgjorda ön Peberholm och Drogdentunneln. Tillsammans skapar de en obruten väg- och järnvägslänk mellan Sverige och Danmark.

Varför användes en snedkabelbro?

Typen ger ett långt huvudspann med få stöd i farleden. Kablarna går direkt från pylonerna till brobanan och bildar ett effektivt bärsystem som samtidigt ger konstruktionen ett tydligt uttryck.

Varför går järnvägen under vägbanan?

En tvånivålösning samlar trafikslagen i en smalare tvärsektion. Placeringen påverkar styvhet, vindyta, underhåll och hur vibrationer hanteras.

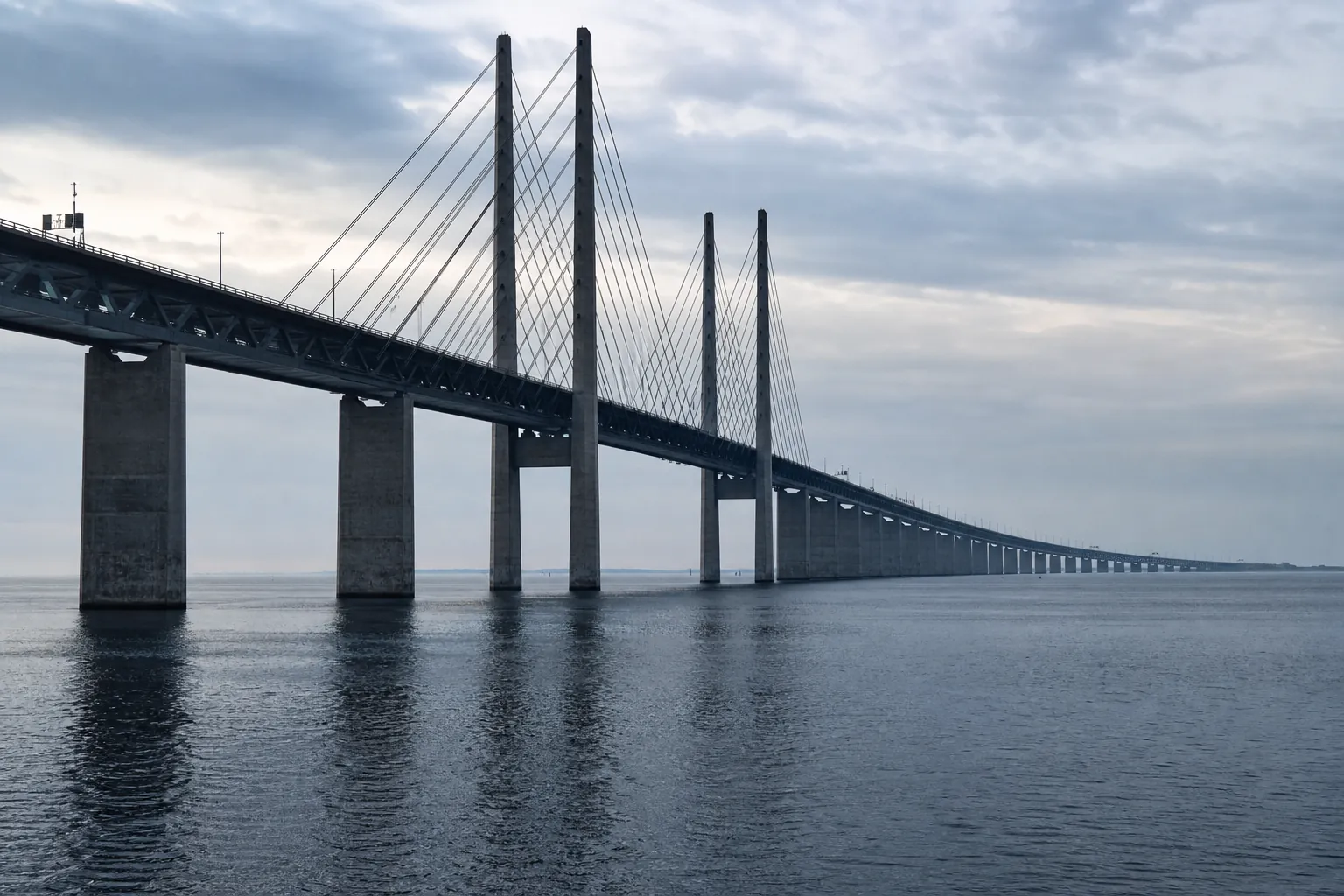

Kan illustrationsbilden användas för att bedöma detaljer?

Nej. Bilden på sidan är illustrativ. Mått, kabelfästen och skick ska kontrolleras i tekniska handlingar från ansvarig organisation.

Så läser du förbindelsen från land till land

Börja på den svenska sidan och följ anslutningsbroarna mot huvudspannet. Lägg märke till hur pelarnas avstånd och höjd förändras när farleden närmar sig. Vid pylonerna byter konstruktionen karaktär: kablarna tar över en större del av bärningen och brobanan lyfts för att lämna utrymme åt sjöfarten.

Fortsätt sedan mentalt förbi Peberholm. Där slutar brogestalten och förbindelsen går över i en sänktunnel. Övergången är ett pedagogiskt exempel på att en lång transportkorridor inte måste vara en enda konstruktionstyp. Varje del svarar mot ett lokalt villkor: farled, flygplats, geologi eller anslutning till befintligt vägnät.

Arkitektonisk rytm

Snedkabelbron får sin identitet av de två pylonparen och kabelharporna. Anslutningsbroarna är mer återhållna och låter landskapet dominera. Kontrasten är medveten. En förbindelse som är lika dramatisk längs hela längden skulle konkurrera med sundets horisont. En förbindelse utan markerat huvudspann skulle däremot göra farleden svårare att läsa från sjön och från land.

Nattetid förstärker belysningen samma uppdelning. Pyloner och huvudspann blir orienteringspunkter, medan de lägre brodelarna hålls mer nedtonade. Belysning är därmed både driftfunktion och en del av silhuetten.

Vad som skiljer en fast förbindelse från en färjelinje

En färja kan anpassa turtäthet efter efterfrågan, men är känslig för väder, kajkapacitet och bemanning. En fast förbindelse ger kontinuerlig kapacitet men kräver konstant förvaltning och har högre tröskel för förändring. Valet är därför inte bara tekniskt. Det handlar om vilken typ av osäkerhet samhället ställer mot vilken typ av investering.

Checklista för vidare studier

• Rita en enkel sektion genom bro, ö och tunnel och namnge varje del.
• Jämför fri höjd under huvudspannet med typiska krav för sjöfart.
• Lista vilka laster som påverkar vägbanan respektive järnvägen.
• Identifiera tre ytor där salt och vatten sannolikt samlas.
• Läs en aktuell driftinformation från ansvarig operatör och jämför den med den redaktionella översikten.

Fortsätt till Stockholms broar för att se hur samma bärande principer tar sig helt andra uttryck i en tät stadsmiljö.

Att skilja bron från hela förbindelsen

I vardagligt tal används Öresundsbron ofta som namn på hela den fasta förbindelsen. Tekniskt är det mer precist att skilja på brodelen över sundet, den konstgjorda ön och tunneln mot Danmark. När längd, kostnad eller byggtid nämns ska det framgå vilken del som avses. Annars jämförs olika objekt som om de vore samma konstruktion.

Brodelen bär både väg och järnväg i en dubbeldäckad sektion. Det gör anläggningen kompakt i plan, men ökar kraven på brandskydd, utrymning, vibrationer och åtkomst för underhåll. En störning på ett trafikslag kan påverka det andra, vilket gör driftplaneringen till en del av arkitekturen lika mycket som pylonernas form.

Varför just snedkabelbro över farleden

Ett långt fritt spann behövs där fartyg ska passera. En balkbro med många pelare skulle störa farleden. En hängbro kan bära ännu längre spann, men kräver andra förankringar och en annan byggordning. Snedkabelbron ger ett långt huvudspann med pyloner som också blir ett läsbart landmärke: de markerar var den djupaste passagen ligger.

Anslutningsbroarna kan däremot vara lägre och mer repetitiva. Där är uppgiften att föra trafiken fram till det höga spannet utan onödig materialåtgång. Rytmen mellan de låga facken och det höga mittenpartiet är därför inte bara ett estetiskt val. Den följer vattendjup, seglingsfri höjd och hur krafterna tas ned i grunden.

Peberholm som teknisk och ekologisk övergång

Ön är byggd för att koppla ihop bro och tunnel. Den ger också utrymme för tekniska anläggningar och för den lutning som trafiken behöver när den går från brobana till tunnel. Att läsa förbindelsen utan ön är därför att missa den punkt där två helt olika konstruktionsprinciper möts.

Checklista när du läser officiella uppgifter

• Avser siffran brodelen, tunneln eller hela förbindelsen?
• Gäller höjden seglingsfri höjd, pylonhöjd eller banans nivå?
• Beskrivs väg, järnväg eller båda?
• Är kostnaden i dåtidens prisnivå eller omräknad?
• Kommer uppgiften från ansvarig organisation eller från en sammanfattning?

När en uppgift saknar avgränsning är det mer sakligt att lämna den öppen än att fylla luckan. För aktuell trafikinformation ska operatörens kanaler användas, inte en redaktionell översikt.
